Λεπτομέρειες:
|
| Χρώμα: | Μπλε και ο Μαύρος | Μέγεθος: | 206 × 97× 60 χιλ. |
|---|---|---|---|
| όνομα προϊόντων: | Βαθμονομητής πολλαπλών λειτουργιών | Διαμορφώστε το αριθ.: | VICTOR 26 |
| Λεπτομέρειες συσκευασίας: | 6pcs/Carton Μέγεθος χαρτοκιβωτίων: 53*40.5*31cm | Ακρίβεια: | 0,01% ακρίβεια |
| Βάρος: | Περ. 633g (συμπεριλαμβανομένων των μπαταριών) | Προστασία: | IP65 |
| Επικοινωνία: | ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | ||
| Υψηλό φως: | IP65 πολλών χρήσεων διακριβωτής διαδικασίας,24 πολλών χρήσεων διακριβωτής διαδικασίας βολτ,VICTOR 26 διακριβωτής διαδικασίας |
||
24 πολλών χρήσεων διακριβωτής 5 διαδικασίας κυκλωμάτων βρόχων βολτ IP65 επίδειξη ψηφίων
VICTOR26H πολλών χρήσεων διακριβωτής HARTCommunication διαδικασίας με την ακρίβεια 0,01% 5 κύκλωμα βρόχων επίδειξης 24V ψηφίων IP65
Πολλών χρήσεων διακριβωτής διαδικασίας με την επικοινωνία ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ
Δήλωση: αυτό εφαρμόζεται και στον τύπο ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ και στους βασικούς διακριβωτές διαδικασίας τύπων πολλών χρήσεων. Οι απεικονίσεις ενδιαφερόμενες για τις διαδικασίες ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ μπορούν να εφαρμοστούν μόνο στον τύπο ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ. Όλα οι εξηγήσεις και τα παραδείγματα γίνονται στον τύπο ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ.
1. Εισαγωγή
Ο πολλών χρήσεων διακριβωτής διαδικασίας (ως διακριβωτή για συντομία) είναι ένας φορητός διακριβωτής λαβών που τροφοδοτείται από τις μπαταρίες/προσαρμοστής, και μπορεί να μετρήσει και πηγής ηλεκτρικά paracalibrators και φυσικά paracalibrators (δείτε τον πίνακα 1).
Πίνακας 1. Κατάλογος για τις λειτουργίες πηγής και μέτρησης
|
Λειτουργίες μέτρησης
Πηγή Λειτουργίες |
DCV | DCI | ΩΜ | FREQ | TC | Ε&ΤΑ | ΣΦΥΓΜΟΣ | ΠΙΕΣΗ | ΕΠΑΦΗ | ||
| ΒΡΟΧΟΣ ΜΑΚΡΙΑ | ΒΡΟΧΟΣ ΕΠΑΝΩ | ||||||||||
| DCV | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| DCI | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| ΚΕΚΛΙΜΕΝΗ ΡΆΜΠΑ ΕΠΑΝΩ | × | × | × | × | × | × | × | × | × | × | |
| ΑΥΤΟΜΑΤΟ ΒΗΜΑ ΕΠΑΝΩ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| ΩΜ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| FREQ | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| ΣΦΥΓΜΟΣ | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| ΕΠΑΦΗ | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| TC | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| Ε&ΤΑ | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| ΠΙΕΣΗ | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
Ο διακριβωτής επεξεργάζεται τα ακόλουθα χαρακτηριστικά γνωρίσματα αναμένει τον προαναφερθε'ντα:
§ Οποιοδήποτε κράτος λειτουργίας μπορεί να εισαγάγει στη λειτουργία ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ άμεσα (μόνο για τον τύπο ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ)
§ Η μέτρηση και η πρόσβαση μπορούν να λειτουργήσουν ταυτόχρονα. Μετρημένες πληροφορίες και ξινισμένη επίδειξη πληροφοριών χωριστά
§ Θερμικά εισόδου-εξόδου τερματικά ζευγών (TC) και ο εσωτερικός κόμβος αναφοράς αποζημιώσεων θερμοκρασίας διαδικασίας αυτόματος
§ Χειρωνακτική πρόσβαση βημάτων, αυτόματο βήμα και τρέχουσα πρόσβαση κεκλιμένων ραμπών
§ Εσωτερικό όργανο ελέγχου θερμοκρασίας σε οποιαδήποτε λειτουργία
§ Λειτουργία οργάνων ελέγχου θερμοκρασίας παραγωγής μέτρησης
§ Πρόσβαση μέτρησης mA% επίδειξη
§ Λειτουργία φιλτραρίσματος μέτρησης
§ Χειρωνακτική λειτουργία λαβής μέτρησης
Λειτουργία αυτόματος-λαβής § της πηγάζουσας επίδειξης αξίας πίεσης

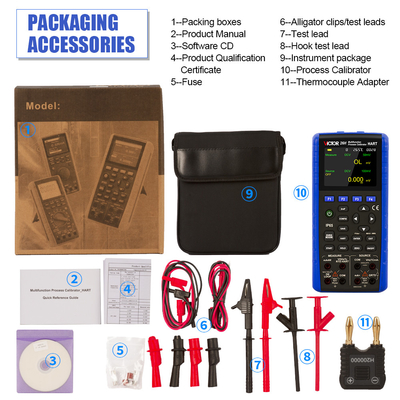

2. Τυποποιημένα εξαρτήματα
Σιγουρευτείτε ότι η συσκευασία περιέχει όλα τα εξαρτήματα που απαριθμούνται κατωτέρω. Και εάν βρίσκετε είναι χαλασμένοι ή οποιοσδήποτε από τους λείπει, παρακαλώ ελάτε σε επαφή με τον προμηθευτή από τους οποίους αγοράσατε το προϊόν το συντομότερο δυνατό. Αναφερθείτε στον αντικαθιστώντας κατάλογο μερών σε 15,3 στο εγχειρίδιο εάν θέλετε να διατάξετε τα αντικαθιστώντας μέρη.
§ Ένα ζευγάρι της δοκιμής του ελέγχου (H000000-00)
§ Ένα ζευγάρι του βιομηχανικού εξεταστικού μολύβδου (H000001-00)
§ Ένα ζευγάρι του βιομηχανικού εξεταστικού μολύβδου (H000002-00)
§ Ένα ζευγάρι του εξεταστικού ελέγχου γάντζων (H000004-00)
§ Ένα ζευγάρι του σαν αλλιγάτορας συνδετήρα (H010000-00)
§ Ένα ζευγάρι του σαν αλλιγάτορας συνδετήρα (H010007-00)
§ Ένα σύνολο μετατροπέα Ε&ΤΑ (H200000-00)
§ Ένα αντίγραφο ενός εγχειριδίου του χρήστη
§ Ένα αντίγραφο της πιστοποίησης της εξουσιοδότησης
§ Δύο κομμάτια του σωλήνα θρυαλλίδων (100mA/250V)
§ Δύο κομμάτια του σωλήνα θρυαλλίδων (50mA/250V)
§ Τέσσερις αλκαλικές μπαταρίες
Μια τσάντα
| Πρόγραμμα | Πρότυπο Απόδοση παράμετροι |
VICTOR 26 | VICTOR 26H | |
| Πηγή | ΣΥΝΕΧΕΣ millivolt | Σειρά | -5 ~ 110mV | -5 ~ 110mV |
| Accuracy= ± (% του συνόλου value+% σειράς) |
0.01%+0.01% | 0.01%+0.01% | ||
| Ψήφισμα | 1uV | 1uV | ||
| ΣΥΝΕΧΗΣ τάση | Σειρά | -1 ~ 11V | -1 ~ 11V | |
| Accuracy= ± (% του συνόλου value+% σειράς) |
0.01%+0.01% | 0.01%+0.01% | ||
| Ψήφισμα | 10uV/0.1mV | 10uV/0.1mV | ||
| ΣΥΝΕΧΕΣ ρεύμα | Σειρά | 0 ~ 33mA | 0 ~ 33mA | |
| Accuracy= ± (% του συνόλου value+% σειράς) |
0.01%+0.01% | 0.01%+0.01% | ||
| Ψήφισμα | 1uA | 1uA | ||
| Ρεύμα νεροχυτών | Σειρά | 0 ~ 33mA | 0 ~ 33mA | |
| Accuracy= ± (% του συνόλου value+% σειράς) |
0.01%+0.01% | 0.01%+0.01% | ||
| Ψήφισμα | 1uA | 1uA | ||
| Εξωτερική δύναμη ανεφοδιασμός |
5 ~ 28V | 5 ~ 28V | ||
| Αντίσταση | Σειρά | 0 ~4KΩ | 0 ~4KΩ | |
| Accuracy= ± (% του συνόλου value+% σειράς) |
0.01%+0.01% | 0.01%+0.01% | ||
| Ψήφισμα | 0.01Ω/0.1Ω | 0.01Ω/0.1Ω | ||
| Θερμοηλεκτρικό ζεύγος | Σειρά | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| Ακρίβεια | 0.4℃ | 0.4℃ | ||
| Ψήφισμα | 0.1℃/1℃ | 0.1℃/1℃ | ||
| Ε&ΤΑ | Σειρά | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| Ακρίβεια | 0.2℃ | 0.2℃ | ||
| Ψήφισμα | 0.1℃ | 0.1℃ | ||
| Συχνότητα (Hz) |
Σειρά | 1Hz ~110KHz | 1Hz ~110KHz | |
| Ακρίβεια | ±2words | ±2words | ||
| Ψήφισμα | 0.01Hz/1Hz/0.1KHz/2KHz | 0.01Hz/1Hz/0.1KHz/2KHz | ||
| Συχνότητα (CMP) | Σειρά | 60~1200 CPM | 60~1200 CPM | |
| Ακρίβεια | ±2words | ±2words | ||
| Ψήφισμα | 1CPM | 1CPM | ||
| Σφυγμός | Συχνότητα | 1Hz ~10KHz | 1Hz ~10KHz | |
| Σειρά | 1 ~100000cyc | 1 ~100000cyc | ||
| Ακρίβεια | ±2words | ±2words | ||
| Ψήφισμα | 1cyc | 1cyc | ||
| Διακόπτης | Σειρά | 1Hz ~110KHz | 1Hz ~110KHz | |
| Ακρίβεια | ±2 | ±2 | ||
| Ψήφισμα | 0.01Hz/1Hz/0.1KHz/2KHz | 0.01Hz/1Hz/0.1KHz/2KHz | ||
| Πίεση | Σειρά | Εξαρτάται από την ενότητα πίεσης | Εξαρτάται από την ενότητα πίεσης | |
| Accuracy= ± (% του συνόλου value+% σειράς) |
Εξαρτάται από την ενότητα πίεσης | Εξαρτάται από την ενότητα πίεσης | ||
| Ψήφισμα | επίδειξη 5 ψηφίων | επίδειξη 5 ψηφίων | ||
| Μέτρηση | ΣΥΝΕΧΕΣ millivolt | Σειρά | -5 ~ 550mV | -5 ~ 550mV |
| Accuracy= ± (% Reading+ % της σειράς) |
0.01%+0.01% | 0.01%+0.01% | ||
| Ψήφισμα | 1uV/10uV | 1uV/10uV | ||
| ΣΥΝΕΧΗΣ τάση | Σειρά | -0.5 ~ 35V | -0.5 ~ 35V | |
| Accuracy= ± (% Reading+ % της σειράς) |
0.01%+0.01% | 0.01%+0.01% | ||
| Ψήφισμα | 0.1mV/1mV | 0.1mV/1mV | ||
| ΣΥΝΕΧΕΣ ρεύμα | Σειρά | -5 ~ 55mA | -5 ~ 55mA | |
| Ακρίβεια ± (% Reading+ % της σειράς) |
0.01%+0.01% | 0.01%+0.01% | ||
| Ψήφισμα | 1uA | 1uA | ||
| Αντίσταση | Σειρά | 0 ~5.5KΩ | 0 ~5.5KΩ | |
| Accuracy= ± (% Reading+ % της σειράς) |
0.01%+0.01% | 0.01%+0.01% | ||
| Ψήφισμα | 0.01Ω/0.1Ω | 0.01Ω/0.1Ω | ||
| Θερμοηλεκτρικό ζεύγος | Σειρά | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| Ακρίβεια | 0.7℃ | 0.7℃ | ||
| Ψήφισμα | 0.1℃/1℃ | 0.1℃/1℃ | ||
| Ε&ΤΑ | Σειρά | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| Ακρίβεια | 0.4℃ | 0.4℃ | ||
| Ψήφισμα | 0.1℃ | 0.1℃ | ||
| Συχνότητα (Hz) |
Σειρά | 3Hz ~50KHz | 3Hz ~50KHz | |
| Ακρίβεια | ±2words | ±2words | ||
| Ψήφισμα | 0.01Hz | 0.01Hz | ||
| Συχνότητα (CMP) | Σειρά | 180~3000000 CPM | 180~3000000 CPM | |
| Ακρίβεια | ±2words | ±2words | ||
| Ψήφισμα | 1CPM | 1CPM | ||
| Διακόπτης | Σειρά | CLOSE/OPEN | CLOSE/OPEN | |
| Κατώτατο όριο | 200 ~300Ω | 200 ~300Ω | ||
| Πίεση | Σειρά | Εξαρτάται από την ενότητα πίεσης | Εξαρτάται από την ενότητα πίεσης | |
| Accuracy= ± (% Reading+ % της σειράς) |
Εξαρτάται από την ενότητα πίεσης | Εξαρτάται από την ενότητα πίεσης | ||
| Ψήφισμα | επίδειξη 5 ψηφίων | επίδειξη 5 ψηφίων | ||
| Βομβητής συνοχής | Σειρά | 0 ~500Ω | 0 ~500Ω | |
| Ακρίβεια | ≤50Ωsound | ≤50Ωsound | ||
| Ψήφισμα | 0.01Ω | 0.01Ω | ||
| Παροχή ηλεκτρικού ρεύματος βρόχων | Σειρά | 24V | 24V | |
| Ακρίβεια | ±10% | ±10% | ||
| Το μέγιστο ρεύμα | 22mA | 22mA | ||

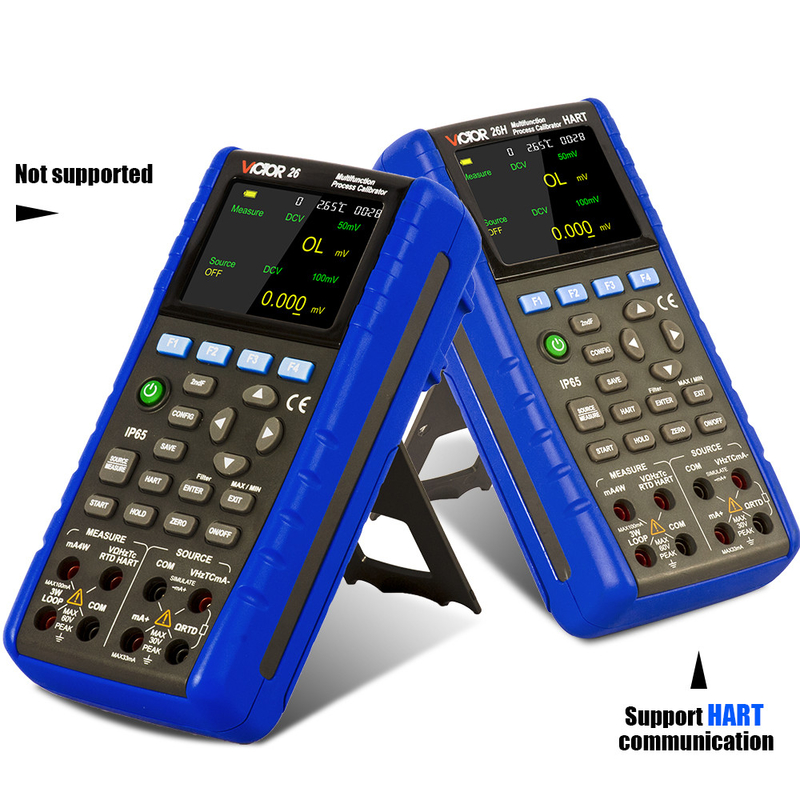

| ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | × | √ | ||
| Άλλες λειτουργίες |
Backlight | √ | √ | |
| Αυτοκίνητο δύναμη-μακριά | √ | √ | ||
| Λειτουργία χρέωσης | √ | √ | ||
| Επίδειξη θερμοκρασίας δωματίου | √ | √ | ||
| Ανίχνευση μπαταριών | √ | √ | ||
| Το σήμα κεκλιμένων ραμπών | √ | √ | ||
| Λειτουργία επικοινωνίας | RS232 η τμηματική επικοινωνία, μπορεί να πραγματοποιήσει το όργανο τηλεχειρισμού από το λογισμικό οδηγών συσκευών. | RS232 η τμηματική επικοινωνία, μπορεί να πραγματοποιήσει το όργανο τηλεχειρισμού από το λογισμικό οδηγών συσκευών. | ||
| Χαρακτηριστικό | ||||
| Ασφάλεια | En61010-1: 2001 | En61010-1: 2001 | ||
| Αντισταθείτε την τάση | Τα πρακτικά εισαγωγής και παραγωγής AC350V/1 | Τα πρακτικά εισαγωγής και παραγωγής AC350V/1 | ||
| Μόνωση | Η εισαγωγή και η παραγωγή DC500V το /50M Ω. | Η εισαγωγή και η παραγωγή DC500V το /50M Ω. | ||
| EMC | En61326-1: 2006 | En61326-1: 2006 | ||
| Επικύρωση | CE | CE | ||
| Επίδειξη | 3.2 «οθόνη TFT | 3.2 «οθόνη TFT | ||

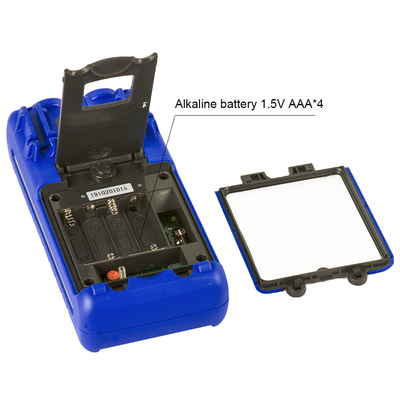

| Παροχή ηλεκτρικού ρεύματος | 4×1.5V αλκαλική μπαταρία AA | 4×1.5V αλκαλική μπαταρία AA | ||

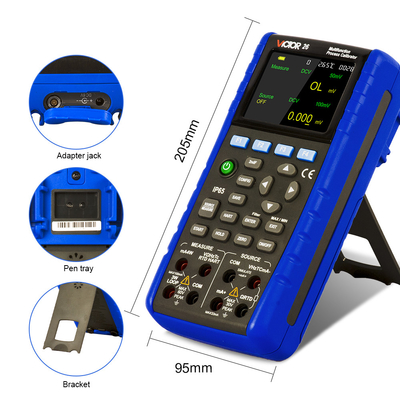

| Μέγεθος | 206 × 97 × 60 χιλ. | 206 × 97 × 60 χιλ. | ||
| Βάρος | περίπου 633g | περίπου 633g | ||
| Τυποποιημένη ποσότητα ανά χαρτοκιβώτιο | 6pcs | 6pcs | ||
| Τυποποιημένη μέτρηση χαρτοκιβωτίων | 530mm*405mm*310mm | 530mm*405mm*310mm | ||
| Τυποποιημένο διαγώνιο βάρος χαρτοκιβωτίων | 12.6kg | 12.6kg | ||
