Λεπτομέρειες:
|
| Συσκευή: | ψηφιακό μέτρο αντίστασης γης | Χρώμα: | Μαύρο και μπλε. |
|---|---|---|---|
| Βάρος: | Περίπου 680g | ΑΝΩΤΑΤΗ επίδειξη: | 1999 |
| Μέγεθος οθόνης LCD: | 840,8*59,8 mm | Μέγεθος οθόνης LCD: | 840,8*59,8 mm |
| Πεδίο μέτρησης: | 0.02ΩΩ1999Ω | Η μπαταρία: | 5 αλκαλική μπαταρία |
| Ακριβότητα: | Ακριβότητα 2% | ||
| Επισημαίνω: | Αληθινός ελεγκτής γήινης αντίστασης RMS ψηφιακός,4106A ψηφιακός ελεγκτής γήινης αντίστασης,4106A ψηφιακός μετρητής γήινης αντίστασης |
||
Δοκιμαστής αντίστασης της γης με ψηφιακό τρόπο AC True RMS 3 Pole 4 Pole Μέθοδος μέτρησης

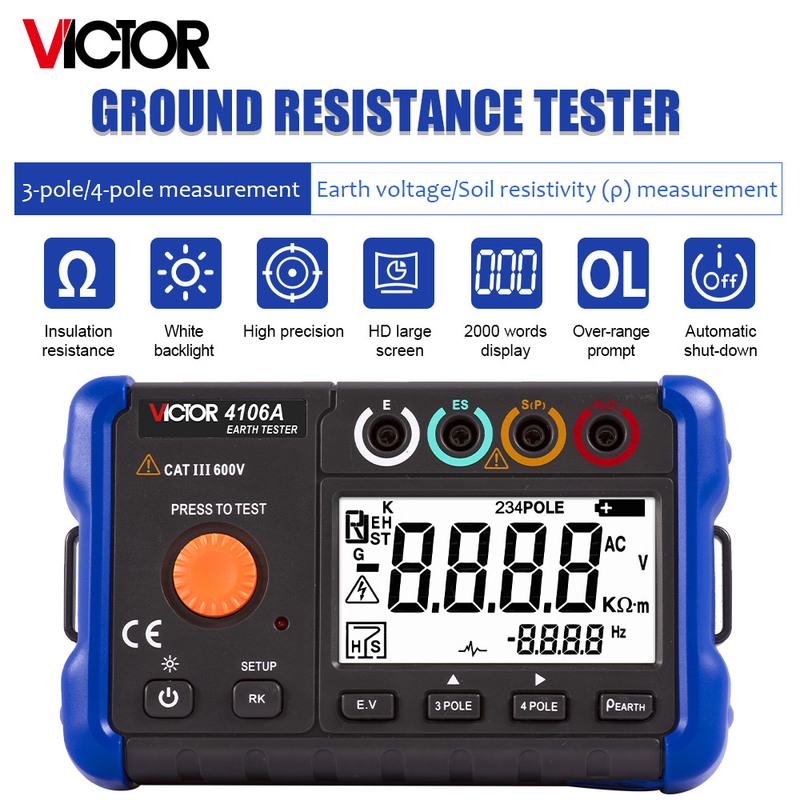

VICTOR 4106A Δοκιμαστής αντίστασης γης Μεθοδολογία μέτρησης 3-πόλων 4-πόλων AC True RMS Μεγάλη οθόνη LCD με φως LED
Βασικά χαρακτηριστικά του προϊόντος
Βασικές λειτουργίες μέτρησης
Γημέτρηση αντίστασης (RE))
Μέθοδος μέτρησης: μέθοδος 3-πόλων, μέθοδος 4-πόλων
Πεδίο μέτρησης: 0,02Ω ∆1999Ω
Ελάχιστη ανάλυση: 0,01 Ω
Βασική ακρίβεια: 5%
Γημέτρηση αντοχής (ρ)
Πεδίο μέτρησης: 0,01Ω·m376.8KΩ·m
Διαστήμα βοηθητικών ράβδων γης, εύρος ρύθμισης: 1,0 m~300,0 m.
AC αληθινόΕπικεφαλήςτάση E.V.
Πεδίο μέτρησης: 0~50V
Διάταξη ζώνης AC: 40Hz~200Hz
Βασική ακρίβεια μέτρησης: 2%
Δοκιμή γης άλλαχαρακτηριστικά
Η μέτρηση αντίστασης γης υιοθετεί δοκιμή συναρπασμού τετραγωνικού κύματος, η μέγιστη τάση ανοικτού κυκλώματος είναι 50Vp-p και το ρεύμα βραχυκυκλώματος είναι <3mA.
Αυτόματη ανίχνευση εμβέλειας στη μέτρηση αντίστασης γης.
RKδοκιμή αντίστασης, μπορεί να αφαιρεθεί η επίδραση αντίστασης γραμμής.
Δοκιμή σύγκρισης γης, το αποτέλεσμα της μέτρησης μπορεί να αξιολογηθεί με το προκαθορισμένο όριο "pass/fail (✓ / ??) " και να δοθούν αντίστοιχα ηχητικοί συναγερμοί.
Κλιματισμός του προϊόντος
Με τη σύνδεση με το τυποποιημένο όργανο, το πάνελ βαθμονόμησηςσύμφωνα με τις διαδικασίες και με την αποθήκευση των κατάλληλων δεδομένων βαθμονόμησης, ολοκληρώνεται η περιοδική βαθμονόμηση και εξασφαλίζεται η δέουσα ακρίβεια και απόδοση του προϊόντος.

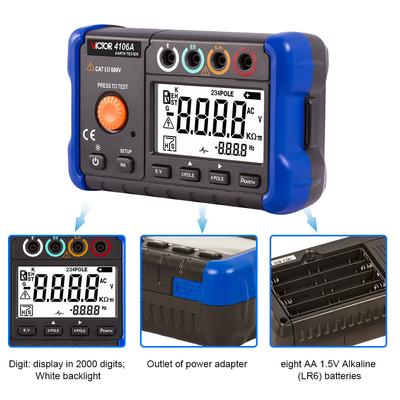

Μεγάλη οθόνη LCD με λευκό φως LED.
Εύκολη χειρισμός από άνθρωπο-μηχανή, φορητή, σταθερή και κατάλληλη για χρήση στο πεδίο.
Προϊόνβασικές λειτουργίες και επιδόσεις (τεχνικά δεδομένα))
(εφαρμόζεται για ένα έτος μετά την βαθμονόμηση, 23°C±5°C, 0·70%RH, ακρίβεια = ±(% ανάγνωση+LSD))
Τροποποιημένη τάσηΕ. Β.
| Πεδίο μέτρησης | Απόφαση | Περιοχή συχνοτήτων | Ακριβότητα |
| 00,00V ̇ 50,00V | 0.01V | 45~200Hz sinus | 2%+5 |
|
Αντίσταση εισόδου: περίπου 1MΩ Ταχύτητα μέτρησης: 2 φορές/s. |
|||
Αντίσταση γης RΕ(RGκατά τη δοκιμή ρ)
| Πεδίο | Πεδίο μέτρησης | Απόφαση | Ακριβότητα | Παρατηρήσεις |
| 20Ω | 0.10Ω19.99Ω | 0.01Ω | 5%+5 |
0.2 Το σφάλμα Ω προστίθεται όταν η αντίσταση είναι μικρότερη από2Ω. Τα δεδομένα RH και RS είναι 500ΩRk διορθωμένα. |
| 200Ω | 20.0Ω199.9Ω | 0.1Ω | ||
| 2000Ω | 200ΩΩ1999Ω | 1Ω | ||
|
Χαρακτηριστικά εξόδου: δοκιμή τάσης ανοικτού κυκλώματος UM, το μέγιστο είναι περίπου 50Vpp, τετραγωνικό κύμα Δοκιμάστε το ρεύμα βραχυκύκλωμα IM, το μέγιστο είναι περίπου 3mApp, αλλά IMΕπικεφαλής(RH + RE)< UM Χρόνος μέτρησης: συνήθως 2 δευτερόλεπτα. RH MAX: (4K Ω+100RE) ή 50KΩ (όποιο από τα δύο είναι μικρότερο). RS MAX: (4K Ω+100RE) ή 50KΩ (όποιο από τα δύο είναι μικρότερο). Πρόσθετο σφάλμα στο RH MAX ή RS MAX: 3%+10. Η τάση παρεμβολής σειράς: 16·2/3Hz, 50Hz, 60Hz, 400Hz και DC 3V (η περιοχή 20Ω δεν περιλαμβάνει DC). Πρόσθετο σφάλμα σε τάση παρεμβολής σειράς 3V: 5%+10. |
||||
Μέτρηση της αντίστασης του εδάφους (ρ)
| Πεδίο | Πεδίο μέτρησης | Απόφαση | Ακριβότητα |
| 20Ω·m | 0Ω·m·19.99Ω·m | 00,01Ω·m |
Εξαρτάται από το RG Ρ=2×π×α×RG |
| 200Ω·m | 20.0Ω·m·199.9Ω·m | 0.1Ω·m | |
| 2000Ω·m | 200Ω·m·1999Ω·m | 1Ω·m | |
| 20KΩ·m | 2.00KΩ·m·19.99KΩ·m | 00,01 KΩ·m | |
| 200KΩ·m | 20.0KΩ·m·376.8KΩ·m | 0.1KΩ·m | |
| Η απόσταση μεταξύ των ράβδων γης: a=1,0 m~300,0 m. | |||
Γενικά χαρακτηριστικά του προϊόντος
Θέρμανση και υγρασία λειτουργίας
0 έως 40oC (μη συμπυκνωτικό ≤10oC), ≤85%RH
Θέρμανση και υγρασία αποθήκευσης: -20oC έως 60oC,≤90%RH
Υψόμετρος λειτουργίας:≤2000m. ((Χρήση σε εσωτερικούς χώρους)
Ονομαστική παροδική υπερεμπόνηση:6K (1.2*50us) I, II, III μέτρηση μέγιστης αξίας
Αντισταθείτε στην τάση:AC8320V ((50/60Hz) / 5 δευτερόλεπτα (μεταξύ του κυκλώματος και του εξωτερικού κουτιού)
Η αντίσταση μόνωσης: 1000MΩ ή μεγαλύτερη/DC1000V (μεταξύ του κυκλώματος και του εξωτερικού κουτιού)
Δοκιμή πτώσης 1m
Περίοδος βαθμονόμησης και χρόνος θέρμανσης
Για να διασφαλιστεί η ακρίβεια του πίνακα αυτού, η περίοδος βαθμονόμησης είναι ένα έτος ή άλλη
Ο χρόνος προθέρμανσης μετά την ανάφλεξη είναι 10 λεπτά ή άλλο
Ηλεκτρική τροφοδοσία:Προωθούμενη από αλκαλικές μπαταρίες LR6 ((AA) 8 x 1,5 V
Ηλεκτρική τροφοδοσία προσαρμογέα ισχύος 15V
Λειτουργία αυτόματης διακοπής: χρόνος αυτόματης διακοπής 0~90 λεπτάμπορεί να οριστεί

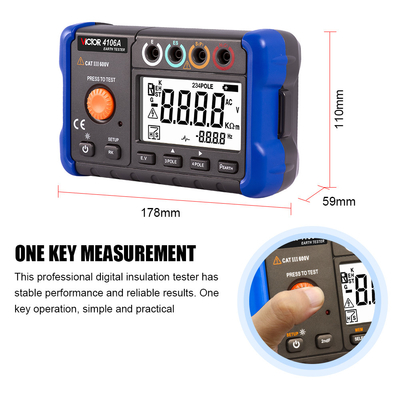

Μέγεθος και βάρος:178 × 110 × 59 (mm), περίπου600 g (συμπεριλαμβανομένων των μπαταριών))
